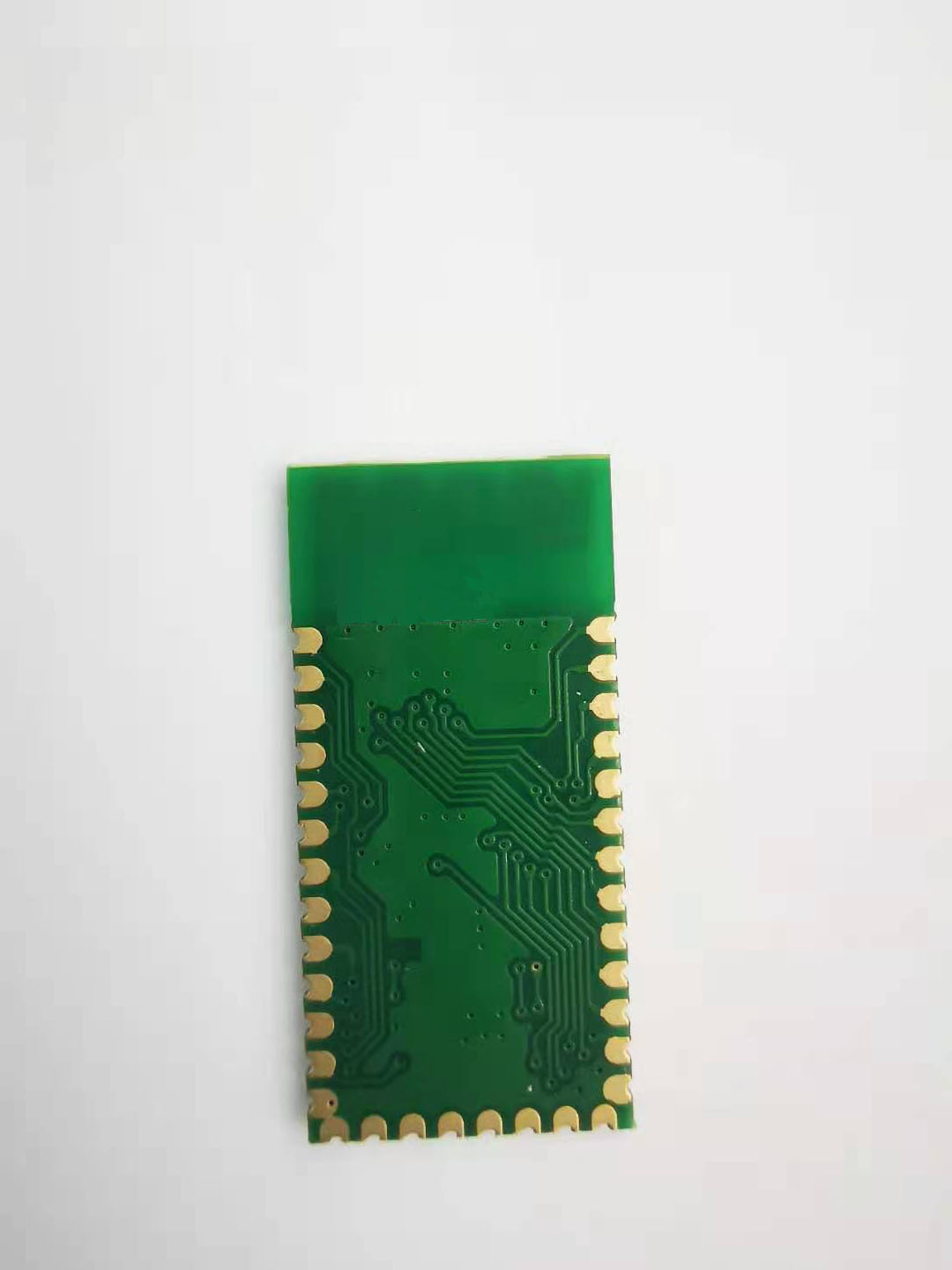

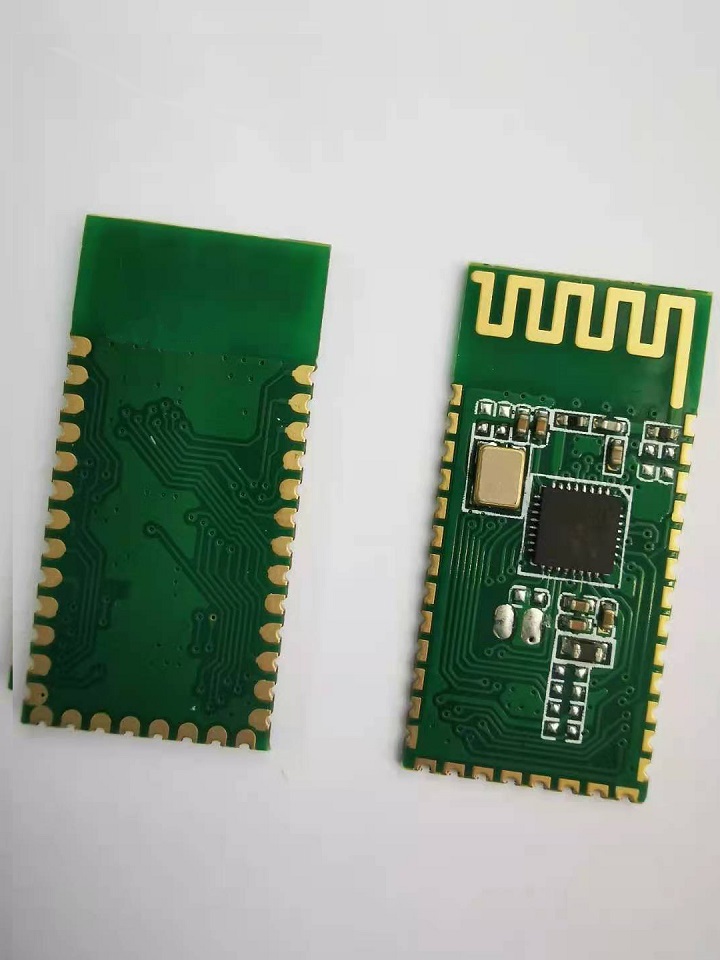

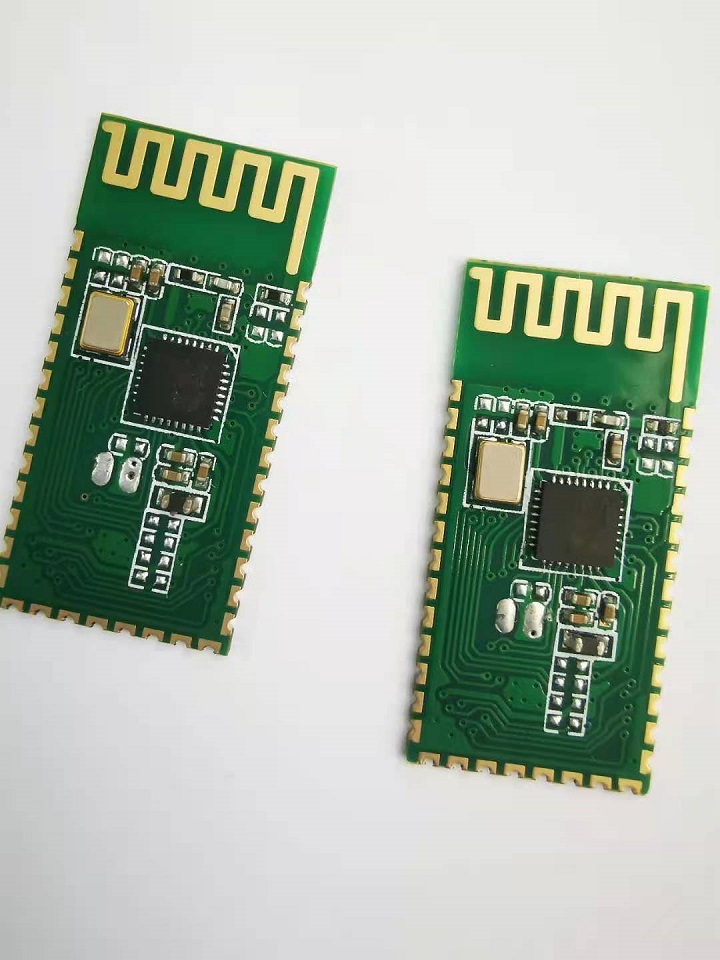

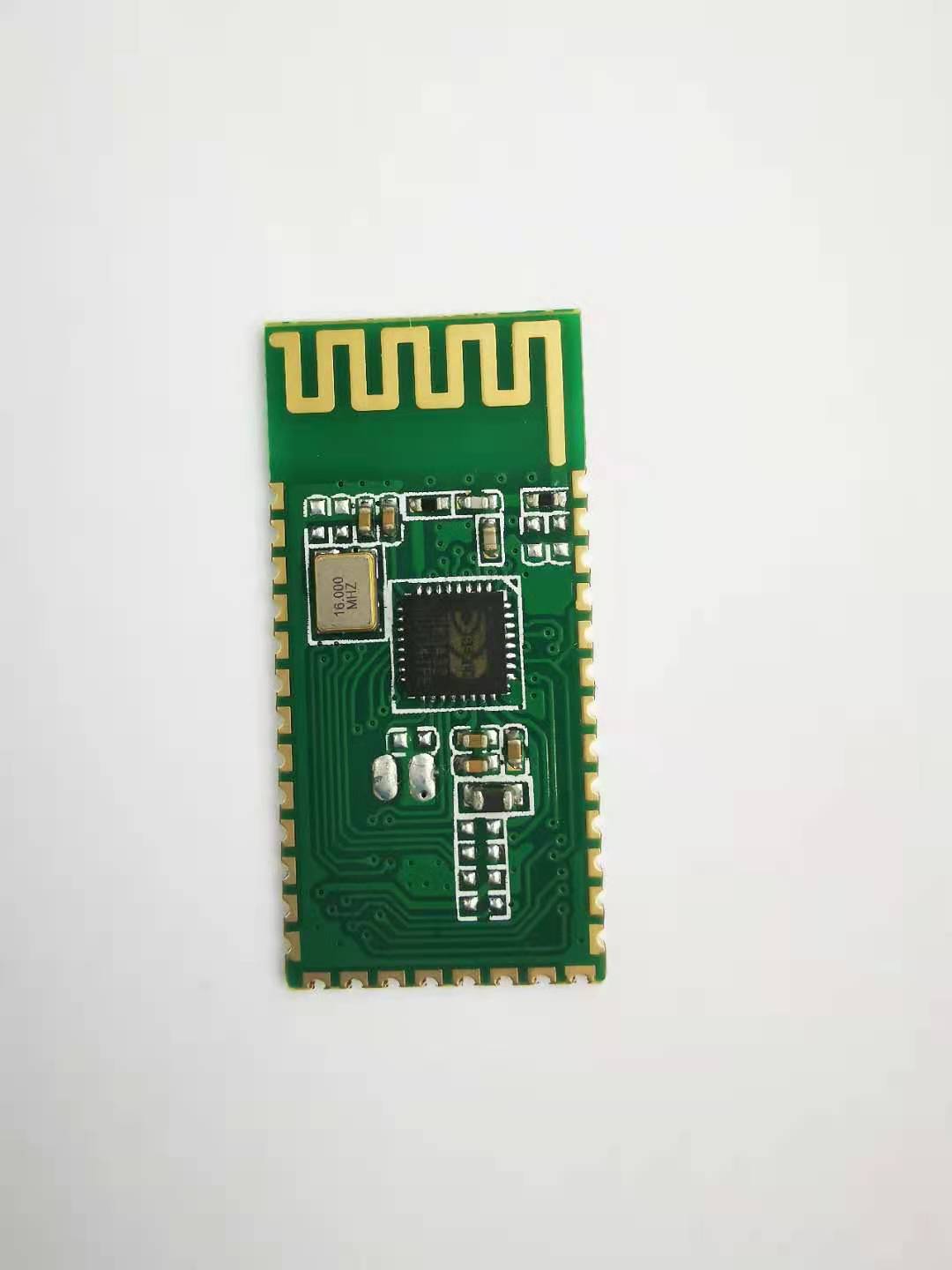

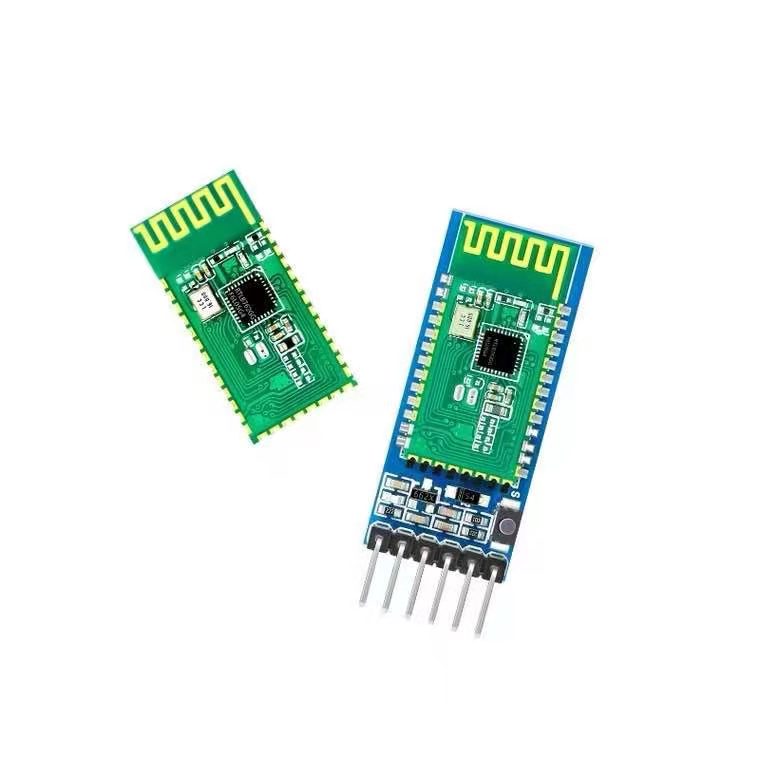

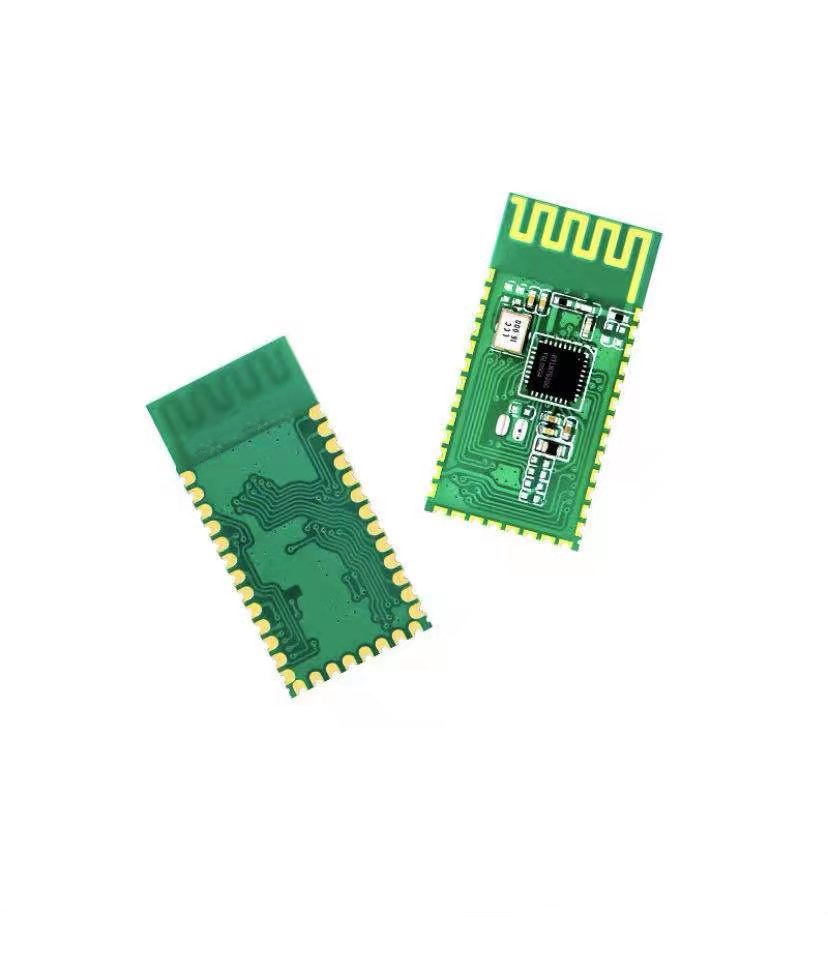

PW04 蓝牙模块 双模SPP3.0+BLE4.2串口透传主从一体 兼容HC-06/05 HC06 HC05

8888产品卖点:主从一体;工业级;超远传输距离:空旷地带与手机通讯≥50m,模块间主从通讯≥100m,已是业内低功耗蓝牙模块最远通讯距离拥有史上最全AT指令集,覆盖蓝牙设计全部场景;抗干扰性强大;串口数据透传;超低功耗,提高电池寿命;自带蓝牙遥控开关,远程测量电压模拟量,远程传感器数据读取,远程测量从机电池电量及电压、从机芯片内部温度,蓝牙测距等功能;完善的售后技术支持。本模块已将TI CC2541芯片性能发挥到极限,同款主控芯片模块中性能最强。



双模SPP3.0+BLE4.2串口透传主从一体 兼容HC-06/05 HC06 HC05

模块样品淘宝网购买地址:https://phangwei.taobao.com


鹏为物联 - 让您的产品与手机互联!














产品简介


PW04蓝牙模块是专为智能无线数据传输而打造,SPP+BLE双模蓝牙。本模块支持UART接口;并支持SPP3.0+BLE4.2蓝牙串口协议,具有成本低、体积小、功耗低、收发灵敏性高等优点,只需配备少许的外围元件就能实现其强大功能。


功能与应用


PW04模块主要用于短距离的数据无线传输领域。可以方便的和手机、PC 机的蓝牙设备相连,避免繁琐的线缆连接,能直接替代串口线。
● 蓝牙无线数据传输
● 工业遥控、遥测
● POS 系统
● 交通、报警
● 自动化数据采集系统
● 无线数据传输;银行系统
● 无线数据采集
● 楼宇自动化、安防、机房设备无线监控、门禁系统;
● 智能家居、工业控制;
● 医疗器械
● 电子秤
● 蓝牙打印机、喵喵机
● 蓝牙遥控玩具
● 汽车检测设备
● 汽车诊断仪 OBDII


技术参数


● 蓝牙协议            Bluetooth Specification V3.0 SPP +V4.2 BLE
● 工作频率            2.4GHz ISM band
● 通信接口            UART
● 供电电源            1.8V –3.6V (建议3.3V)
● 天线                  PCB板载天线
● 通信距离           30-40M(空旷环境)
● 外观尺寸           27mm x 13mm x 2 mm
● 蓝牙认证           ROHS    REACH    FCC
● 配对码              1234 (SPP协议有效)
● 串口参数           9600、8数据位、1停止位、无校验、无流控
● Service UUID     FFE0
● Notify UUID       FFE1
● Write UUID        FFE2
● 存储温度           -40℃ - +140℃
● 工作温度           -20℃ - +85℃

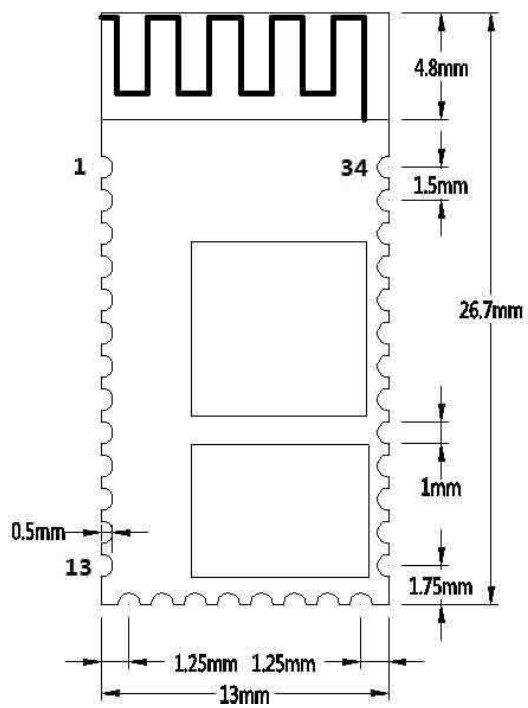

产品尺寸

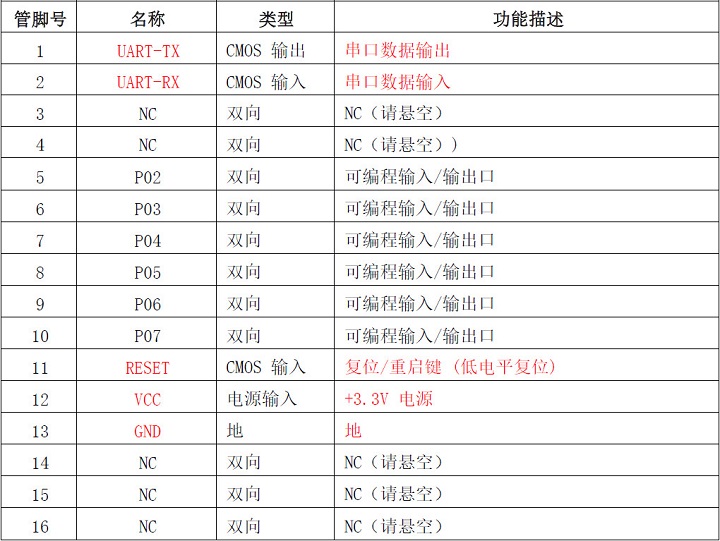

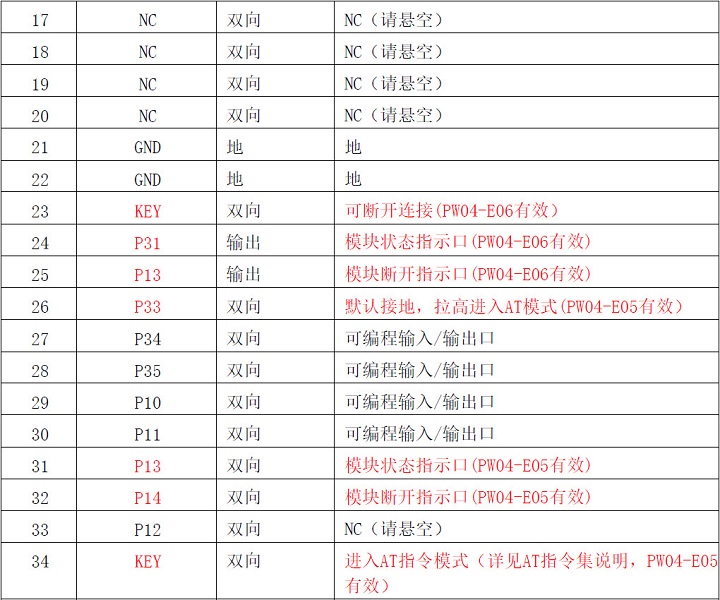

管脚定义






注意事项


1, 快递方式,产品资料,技术支持,批量购买价格请联系客服,QQ : 3500181890。

2, 本公司可开增值税专用发票,13%增值税需额外支付。

3, 模块在焊接前均可退还,焊接过锡后一律不退不换。请谅解。



相关下载


数据手册:   鹏为物联PW04双模蓝牙模块数据手册.pdf


公版iOS端测试软件:    请在ios的iTunes App Store下载安装 LightBlue Explorer


公版Android端测试软件:   nRFConnect-4.11.0.apk


电脑端运行的串口助手:   sscom5.13.1.rar
