PW02 蓝牙模块 蓝牙5.0 串口透传 最低功耗 最小封装 工业级 DA14585芯片 BLE5.0

8888产品卖点:主从一体;工业级;超远传输距离:空旷地带与手机通讯≥50m,模块间主从通讯≥100m,已是业内低功耗蓝牙模块最远通讯距离拥有史上最全AT指令集,覆盖蓝牙设计全部场景;抗干扰性强大;串口数据透传;超低功耗,提高电池寿命;自带蓝牙遥控开关,远程测量电压模拟量,远程传感器数据读取,远程测量从机电池电量及电压、从机芯片内部温度,蓝牙测距等功能;完善的售后技术支持。本模块已将TI CC2541芯片性能发挥到极限,同款主控芯片模块中性能最强。



蓝牙5.0,业内迄今为止功耗最低,封装最小的蓝牙模块,完善的售后技术支持。德国Dialog公司DA14585主控芯片。

请注意:本模块是低功耗的BLE模块,是用来传输数据的模块,不可以用来传送音频。

PW02为从机蓝牙,可与Android, ios的手机、平板电脑的APP互联通讯,但两个模块间不可互联。


模块样品淘宝网购买地址:https://phangwei.taobao.com


鹏为物联 - 让您的产品与手机互联!














产品简介

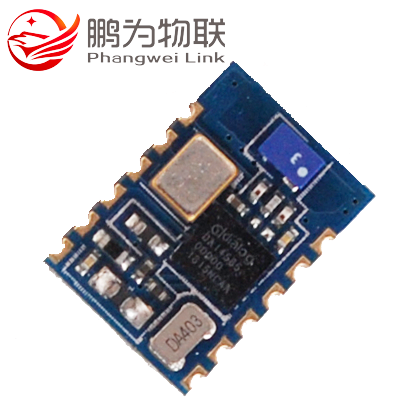

PW02是鹏为物联自主研发的新一代蓝牙5.0模块,向下兼容蓝牙4.2、蓝牙4.0协议,串口蓝牙数据透传,此模块目前为业界最低功耗,最小封装的蓝牙模块。主控芯片采用德国Dialog公司DA14585蓝牙5.0芯片。


本模块软件方面的优势是基于蓝牙5.0协议架构,数据传输速度、加密等性能大幅提高。开发者可通过AT指令修改模块名称,进入及退出AT指令模式,设置模块广播周期、串口传输波特率,重启模块,查询模块MAC地址,查询连接信号强度,查询模块底层软件版本号等。非常便于开发者根据需要开发出自己的产品。


本模块硬件方面的优势是,此模块目前为业界超低功耗,超小封装的蓝牙模块。超低功耗,将有限的电池资源发挥到最久的使用时间。超小封装尺寸,节约了开发者PCB空间。工业级蓝牙模块,-40℃ - +85℃,大跨度工作温度范围,适应各种严苛的应用环境。本模块配备高性能板载天线,也可根据客户需要外接天线,外接方式采用沉金半孔形式对客户开放。

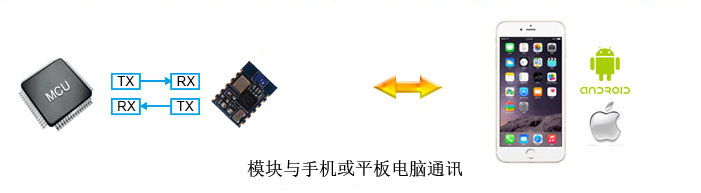

本模块支持Android、IOS等手机、平板电脑通过APP、小程序等连接,可广泛应用于2.4G低功耗蓝牙系统,进行数据采集,传输,控制,提高操作可靠性,解决不同电子产品的控制及数据采集问题,电池寿命得到最大程度延长。






功能与应用


● 串口数据透传
● 最低功耗,可用于电池供电设备,最大化延长电池寿命

● 最小封装,节约客户产品设计空间

● 工业级,-40℃ - +85℃,大跨度工作温度范围,适应各种严苛的应用环境


可广泛应用于消费类电子产品、工业控制、仪器仪表、汽车电子、医疗电子、安防设备、智能家居、可穿戴设备,手机外设、家用电器、家庭和楼宇自动化、生产自动化、遥控开关、智能门锁、遥控器、防丢器、智能手环、运动手表、共享单车、自行车传感器、跑步机、健身房器械、玩具、智能仪表、水表、心率监视器、血糖仪、血压仪、生命体征监控、温度计、计步器、电子秤、考勤机、报警器、健康和医疗设备、健身设备、美容设备、门禁开关、智能滑板车、 电子货架标签、追踪器、行李牌、物流、资产跟踪管理、远程温度监控器、金属探测器、传感器数据采集等等各种设备。

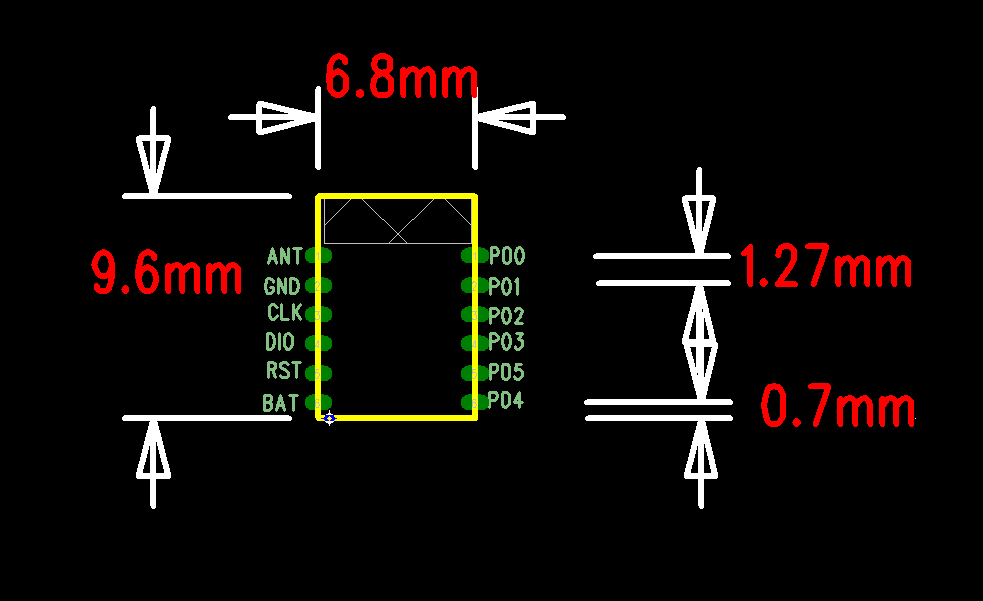

产品尺寸

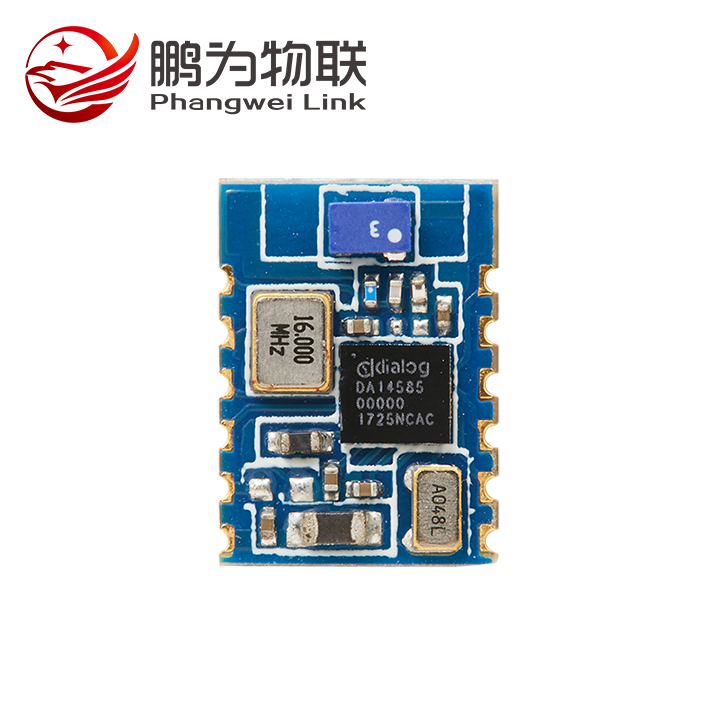

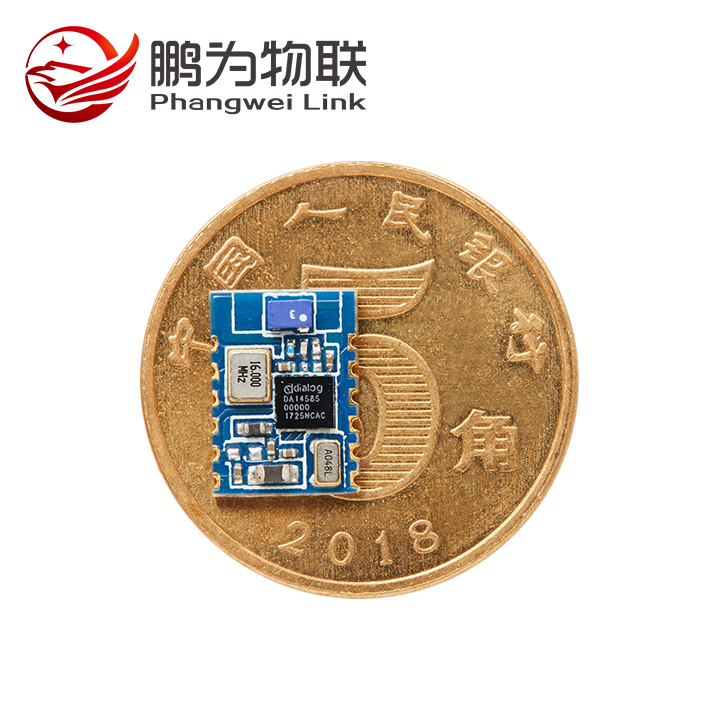

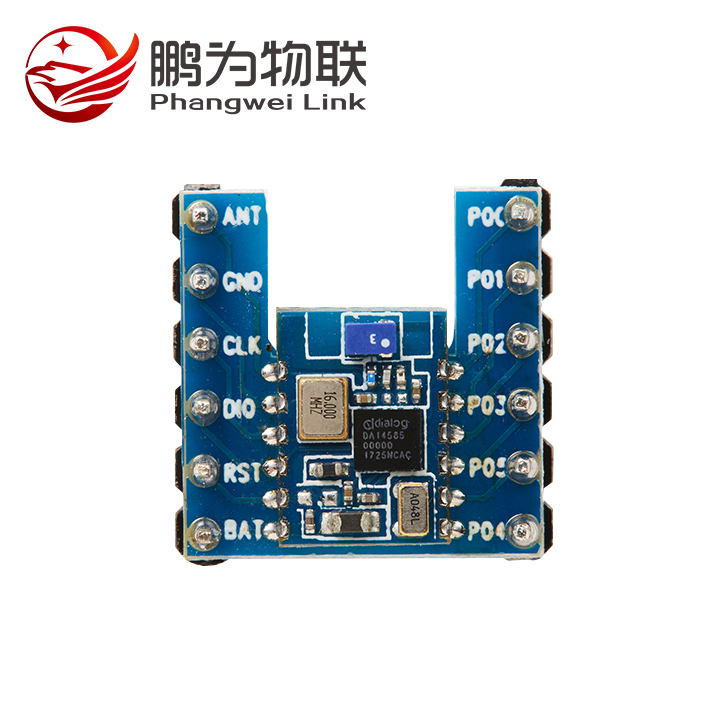

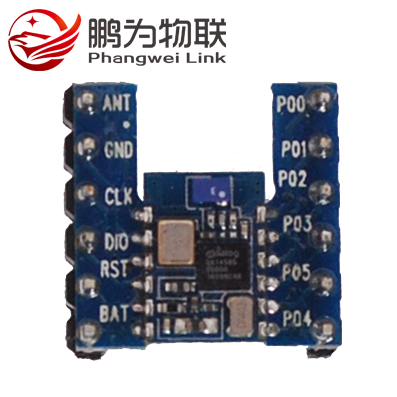

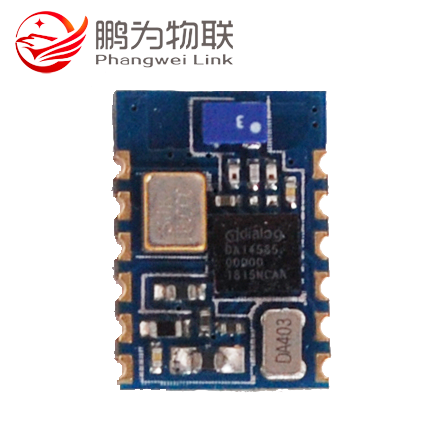

模块正面视图


产品参数

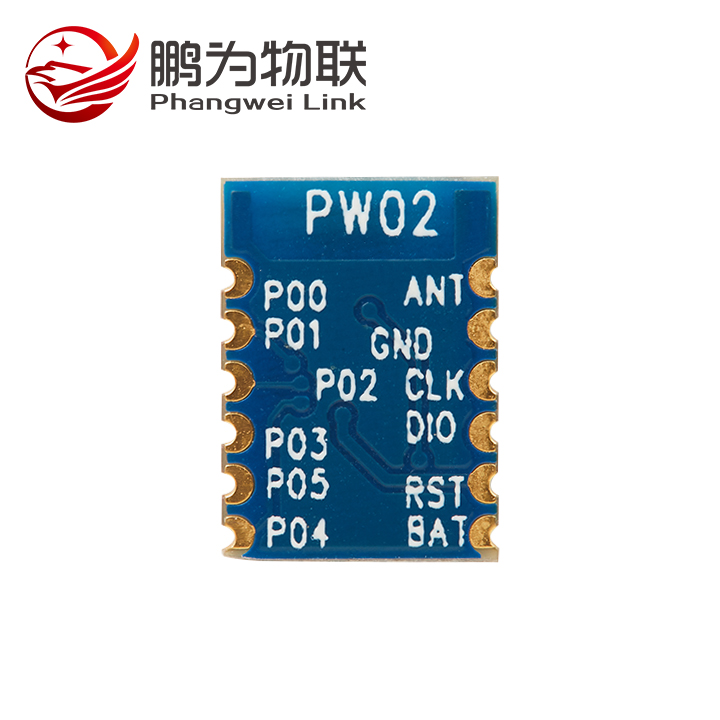

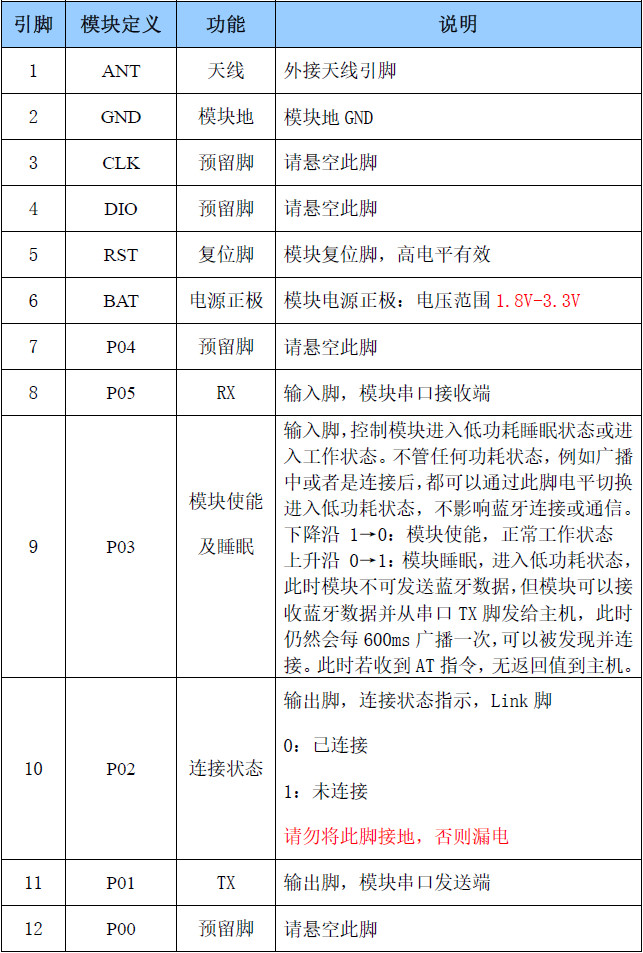

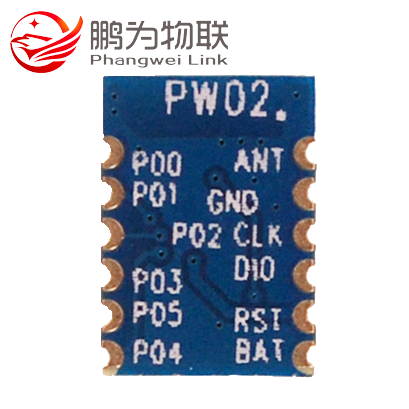

●管脚定义

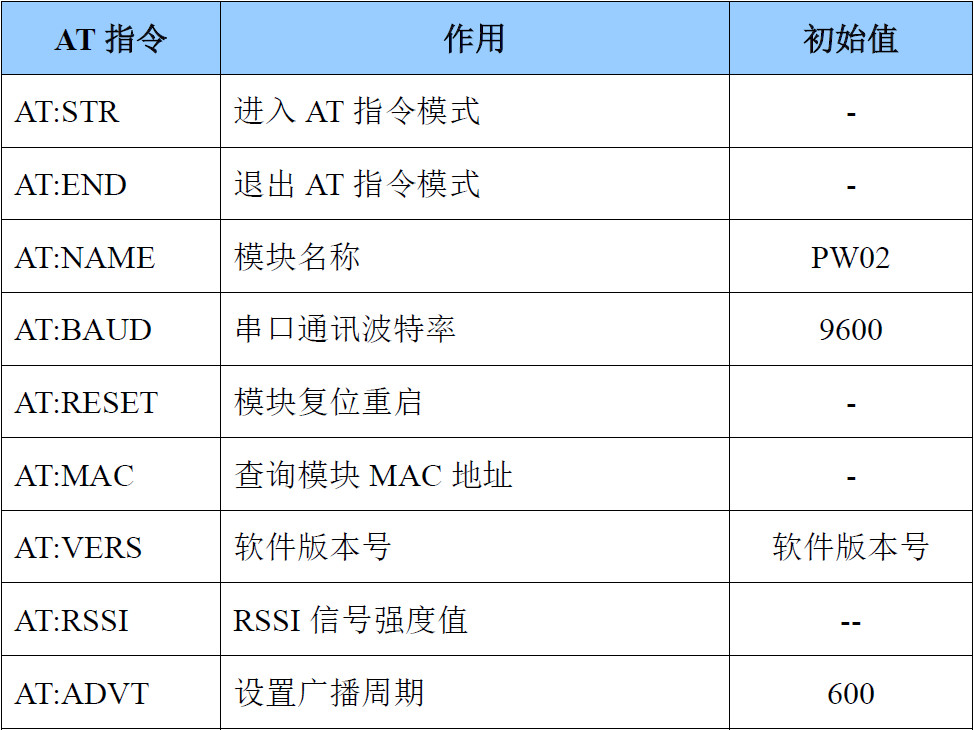

●AT指令集

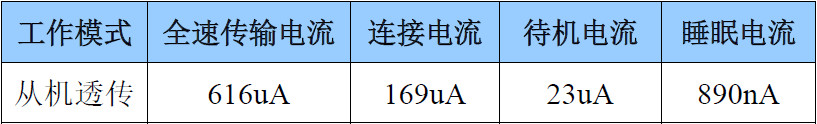

●业内最低功耗



注:此电流为每秒最高平均电流(如全部功耗平均计算,将小于此值),测试结果为在3.3V给模块供电的情况下。


待机模式下,P03脚拉高,广播周期600ms,每秒最高平均功耗仅为23微安




连接状态下,P03脚拉高,每秒最高平均功耗仅为169微安





● 连接状态下,P03脚拉低,全双工全速传输,每秒最高平均功耗仅为616微安




工作频段:2.402G-2.480GHz

 传输距离:30米~50米 (此距离跟具体应用环境中2.4G干扰有关)

发射功率:最大0dBm

接收灵敏度:-93dbm

频率误差:±20khz

工作温度:-40℃ - +85℃(工业级)

存储温度:-55℃ - +125℃

超低供电电压 1.8-3.3V



注意事项


1, 快递方式,产品资料,技术支持,批量购买价格请联系客服,QQ : 3500181890。

2, 本公司可开增值税专用发票,13%增值税需额外支付。

3, 模块在焊接前均可退还,焊接过锡后一律不退不换。请谅解。



相关下载

数据手册:   鹏为物联PW02低功耗蓝牙模块数据手册.pdf


鹏为物联Android手机端测试软件 Phangwei-Link V1.0:   Phangwei-Link.apk

模块封装:   PW02蓝牙模块封装.rar

公版iOS端测试软件:    请在ios的iTunes App Store下载安装 LightBlue Explorer


公版Android端测试软件:   nRFConnect-4.11.0.apk


电脑端运行的串口助手:   sscom5.13.1.rar
