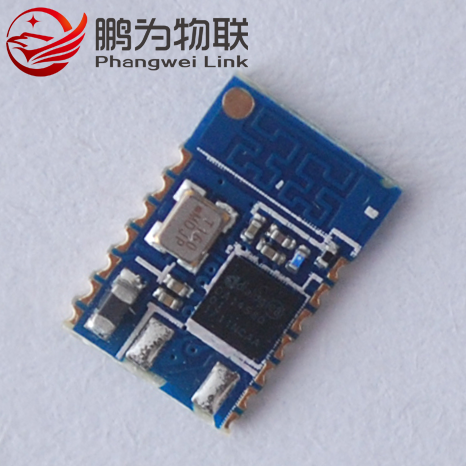

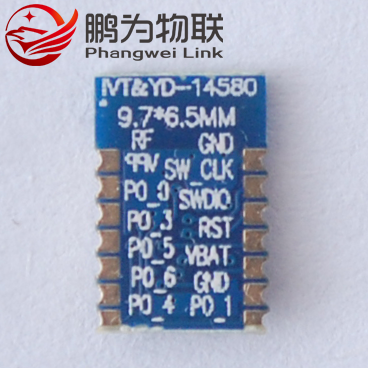

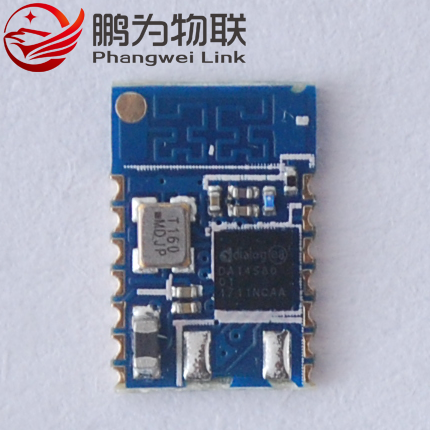

PW0316 蓝牙模块 蓝牙4.0 串口透传 BLE4.0 DA14580

8888产品卖点:主从一体;工业级;超远传输距离:空旷地带与手机通讯≥50m,模块间主从通讯≥100m,已是业内低功耗蓝牙模块最远通讯距离拥有史上最全AT指令集,覆盖蓝牙设计全部场景;抗干扰性强大;串口数据透传;超低功耗,提高电池寿命;自带蓝牙遥控开关,远程测量电压模拟量,远程传感器数据读取,远程测量从机电池电量及电压、从机芯片内部温度,蓝牙测距等功能;完善的售后技术支持。本模块已将TI CC2541芯片性能发挥到极限,同款主控芯片模块中性能最强。



蓝牙4.0单从机模块,串口透传。

请注意:本模块是低功耗的BLE模块,是用来传输数据的模块,不可以用来传送音频。

PW0316为从机蓝牙,可与Android, ios的手机、平板电脑的APP互联通讯,但两个模块间不可互联。

如需跟蓝牙主机通讯,请购买一个定制的PW-01蓝牙模块,并注明“定制PW-01主机与PW0316通讯”,此定制版本的PW-01仅可做主机与PW0316从机通讯使用,无从机功能。

模块样品淘宝网购买地址:https://phangwei.taobao.com


鹏为物联 - 让您的产品与手机互联!










主要功能


此模块工作在透传模式。模块上电启动后会等待AT命令,在接收广播命令后,将进行广播,打开特定APP的手机会对其进行扫描和对接,成功之后便可以通过BLE协议对其进行监控。
在透传模式下,用户MCU可以通过模块的通用串口和移动设备进行双向通讯,用户也可以通过特定的串口AT指令,对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。
移动设备可以通过APP对模块进行写操作,写入的数据将通过串口发送给用户的CPU。模块收到来自用户CPU串口的数据包后,将自动转发给移动设备。此模式下的开发,用户必须负责主MPU的嵌入式代码设计,以及智能移动设备端APP代码设计。


产品参数



● 使用简单,无需任何蓝牙协议栈应用经验;
● 用户接口使用通用串口设计,全双工双向通讯,最低波特率支持4800bps;
● 默认20ms连接间隔,连接快速;
● 支持AT指令软件复位模块,获取MAC地址;
● 支持AT指令调整蓝牙连接间隔,控制不同的转发速率。(动态功耗调整);
● 支持AT指令调整发射功率,修改广播间隔,自定义广播数据,自定义设备识别 码,设定数据延时(用户CPU串口接收准备时间),修改串口波特率,修改模块 名;
● 串口数据包长度,可以是200byte 以下(含200)的任意长度。(大包自动分发);
● 高速透传转发,最高透传数率10KByte/S,并可支持蓝牙串口通讯流量控制;
● 支持防劫持密码设置,修改和恢复,防止第三方恶意连接。也可不使用。独立的 密码操作结果通知,方便APP编程;

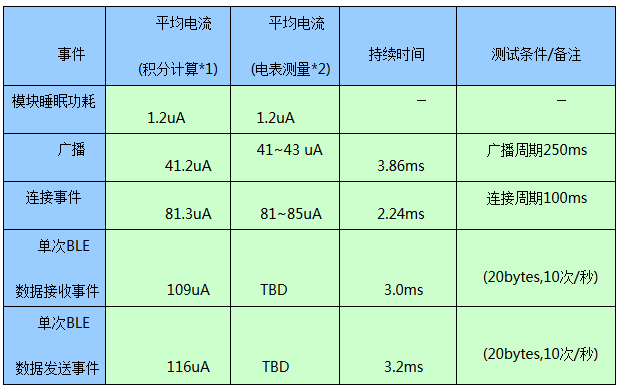

产品功耗


*1 注:官方测试方式:在电源回路上串一个10R的电阻,使用示波器截取压降波形,进行积分计算。
*2 注:万用表测试方式:用万用表uA或mA档串在电池与模块之间查看显示值。



注意事项


1, 快递方式,产品资料,技术支持,批量购买价格请联系客服,QQ : 3500181890。

2, 本公司可开增值税专用发票,16%增值税需额外支付。

3, 模块在焊接前均可退还,焊接过锡后一律不退不换。请谅解。



相关下载

中文版数据手册:   PW0316-低功耗蓝牙(BLE)模块及协议v2.9.pdf

英文版数据手册:   PW0316_User_Manual_V2.9.pdf


鹏为物联Android手机端测试软件 V1.3:   pw-iot_v1.3.apk

模块封装(Protel):   PW0316BT01蓝牙模块封装.rar


公版iOS手机端测试软件:    请在ios的iTunes App Store下载安装 LightBlue Explorer
